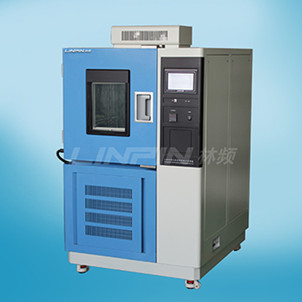

交變高低溫箱關鍵用以對實驗?zāi)繕?biāo)，例如：硫化橡膠、塑膠零部件等商品做高溫、低溫、濕熱及其三者隨意融合和更替開展實驗。那麼，針對循環系統中怎樣設置主要參數，怎樣依據顧客實驗規定做相對的設備設計，因此循環系統曲線圖的講解就非常重要，不然，生產制造出去的商品通常達不上顧客規定。比如，以下為某汽車制造企業內部標準中關于交變高低溫箱中濕熱交變要求的循環曲線，現就濕熱和溫度升降速率做解讀和分析。首先坐標圖表示濕度變化曲線，試驗開始時相對濕度為70%，再上升到95%，此時濕度增加時間不做強行要求，到95%后持續到從開始至5760分鐘，此時時溫度保持在40℃。




　　第二個坐標曲線表明溫度轉變曲線圖。在環境濕度提升為95%并維持至實驗時間57一個小時后，立刻降為25%，時間為一個小時，這時溫度還是維持在40℃。



　　歷經這一個小時的環境濕度降低后，環境濕度又剛開始提升到70%，這時溫度跟隨降低到20℃，時間為一個小時。



　　自此維持70%環境濕度/20℃一個小時。



　　剛開始提溫20℃到60℃，環境濕度相對從70%提升為95%，這時提溫速度做強制的規定，即“X”為5℃/分鐘，從溫度角度觀察應當在(60-20)/5=8分鐘內進行。



　　再進到交變高低溫箱環節，隨后便是減溫進到低溫自然環境，其曲線圖的講解和提溫一樣的基本原理，在這里已不過多闡釋。



　　這里特別要指出的，客戶要求降溫速率在5℃/分鐘。一般在-10℃前可以做到，-10℃一下，比如-10攝氏度至-40℃溫度階段做到這么快的降溫速率技術上就需要改進，比如增加壓縮機，當然成本也急劇上升，也許僅僅因?yàn)檫@點問題的解決導致成本成倍的增加。
